SCADA系统在SMT贴片互联中的核心应用与技术演进!
作者: 来源: 日期:2025/7/10 15:37:25 人气:14

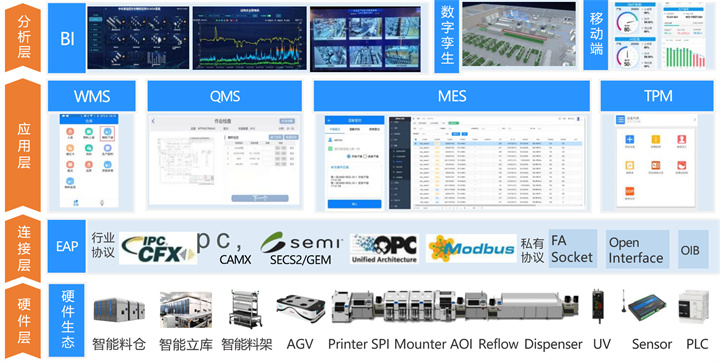

01、SCADA系统的核心功能与架构


SCADA(Supervisory Control and Data Acquisition,数据采集与监控系统)是工业自动化领域的关键基础设施,其核心功能包括:

1、数据采集

通过分布式传感器网络(如温度、振动、电流、视觉检测等)实时采集产线数据,采样频率通常≥10Hz,确保高精度监控。

支持多种工业通信协议(Modbus、OPC UA、Profinet、CAN总线等),兼容不同厂商设备。

2、数据处理与分析

数据清洗(剔除异常值、滤波降噪)

实时计算(OEE、MTBF、不良率等KPI)

基于规则引擎的自动化报警(如SPC超限预警)

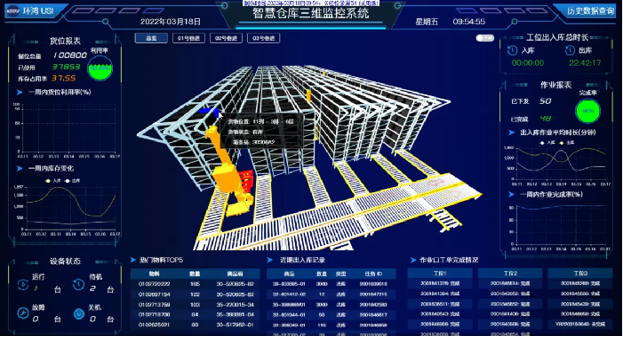

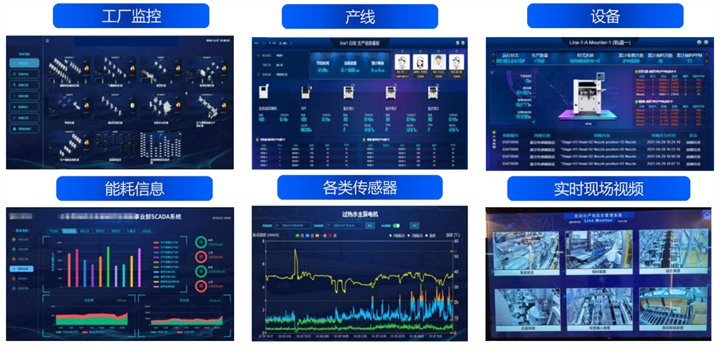

3、可视化监控

动态HMI(人机界面)展示产线状态

趋势图、仪表盘、报警日志等可视化工具

4、控制与优化

基于数据分析的生产调度、质量追溯、能效优化

联动MES/ERP系统实现生产调度优化

5、生产过程透明化

订单进度实时追踪

工艺参数自动校核

质量缺陷即时拦截



02、SCADA在贴片互联中的核心应用


SCADA系统 ( 数据采集与监视控制系统 )在 贴片互联 (如 SMT贴片机 )中的核心应用主要体现在实时数据采集、远程监控与智能控制,以及生产效率与质量控制优化等方面。 ‌

实时数据采集与监控

SCADA系统通过传感器和 PLC 实时采集贴片机生产过程中的关键参数,如温度、压力、设备状态等,并将数据传输至中央控制室进行可视化展示。例如, 电子行业 的SMT贴片机联网率可达100%,实现生产进度实时追踪和工艺参数自动校核。

远程控制与异常预警

系统支持远程调节设备参数,并设定500+种异常判定规则),实现即时预警。 ‌

生产效率与质量控制

通过数据分析优化生产流程,并通过质量缺陷即时拦截降低返修率。此外,系统可生成能耗热力图,帮助识别高耗能环节以优化能源使用。 ‌

设备全生命周期管理

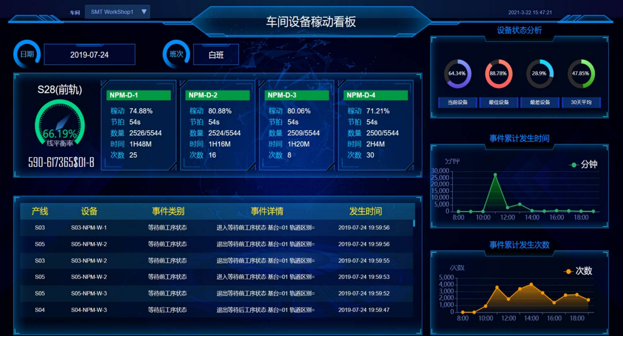

SCADA通过 OEE看板 实时监测设备利用率、故障率等指标,助力企业实现设备维护智能化。



03、贴片互联的关键技术


在SMT(表面贴装技术)产线中,SCADA系统与贴片互联的结合主要体现在:

1、实现机台站位的智能监控

预测和实际使用数据比对

补料(换料)作业的智能比对管控

各料站抛料的动态信息统计

2、实现产线余量不足的智能提醒

实现产线依料盘余量为参考的补料措施

实现产线动态WIP信息动态掌控

3、实现监测机台稼动信息

机台动态产能、运作时间稼动分析报表的远程监管

机台动态运作信息分析报表监管



04、技术挑战与解决方案


挑战

多品牌设备协议不统一

海量数据存储与查询延迟

实时性要求高(<100ms)

电磁干扰(SMT高频环境)

解决方案

采用OPC UA统一数据模型

时序数据库(InfluxDB/TDengine)

边缘计算+5G URLLC

符合IEC 61000-4-3屏蔽设计


05、未来发展趋势


1、数字孪生深度集成

虚拟产线实时映射物理设备状态,支持“what-if”模拟优化

2、AI驱动的自主决策

基于强化学习的贴片机参数自整定

3、边缘计算赋能实时决策

强大的智能算法,快速对数据进行处理和分析,辅助智能设备实时决策



06、总结


SCADA系统与贴片互联技术的结合,实现了SMT产线从“经验驱动”到“数据驱动”的转型。未来,随着5G、AI、数字孪生等技术的成熟,智能制造将迈向更高水平的自动化与智能化。
